稀油站工作原理及常見故障處理

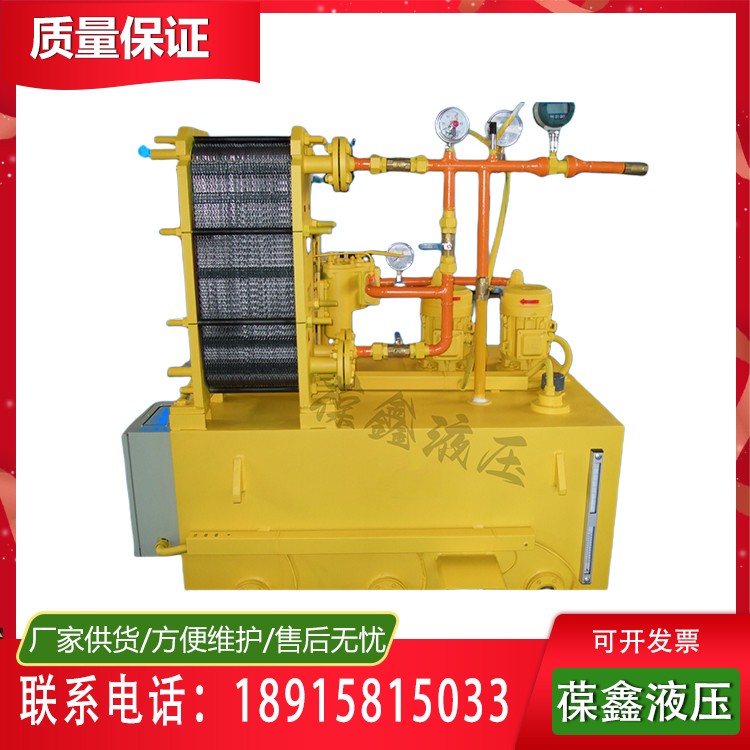

一、稀油站結構及組成

稀油站一般分為兩大系統，低壓供油系統和高壓供油系統構成。主要由兩臺低壓齒輪泵、兩臺高壓柱塞泵，雙筒網片式過濾器、油冷卻器、油箱、閥門以及一些供油管道，加上電氣控制柜組成。高低壓泵功率一般都是2.2KW，不過這也不是固定的，可根據主機工況需要來進行配置。低壓供油系統工作壓力為0.4 Mpa,高壓供油系統壓力為31.5Mpa,可通過調節閥門來調整其壓力大小。在主機啟動、低速或者是停車時，采用高壓系統形成一層靜壓油膜，并且運行一定的時間待主機運行具有動壓油膜后，高壓泵才停止供油，低壓泵接著繼續保持供油，以保證主機運行潤滑的需要。

二、工作原理

稀油站的工作原理基本相同：油液由齒輪泵從油箱中吸出，經單向閥、雙筒網式過濾器、換熱器，被直接送到設備潤滑點。每臺稀油站設有2臺油泵，一臺工作，一臺備用。稀油站油泵輸出油壓為0.4MPa，流量為2．5L／h。潤滑油流程：工作油泵一單向閥一過濾器一冷凝器(夏季使用)一壓力繼電器一主機設備潤滑點一返回油箱—油泵。 下面談?wù)動绊懴∮驼菊�常工作的幾個因素：

①壓力

低壓最高壓力為0.4Mpa,最低壓力為0.12Mpa。當壓力P<0.12Mpa時，備用泵就會自動投入工作；當供油壓力達到0.4Mpa時，備用泵自動停止工作。若備用泵起動后壓力仍低于0.12Mpa時，主機就會發出停車報警信號，這是一個重故障信號之一，會導致主機跳停。這是壓力低的情況，如若壓力過高，P>0.45Mpa時，也會報警，但此時主機不會停車。稀油站剛開起的時候，當?shù)蛪汗┯蛪毫Υ笥?.25MPa時，啟動高壓泵，高壓泵啟動十分鐘后，高壓出口油壓達到6MPa時轉由壓力控制器控制主機啟動，當壓力達到14MPa時，主機運行速度達到正常運轉速度，可停止高壓泵工作，由低壓供油繼續工作，將潤滑油運送到各個潤滑點。另外有一個壓力的因素是過濾器壓差，當過濾器的壓差≥0.1MPa時，有報警鈴聲響但主機不會停，必須由人工手動切換閥更換工作筒。

②油溫

油站在起動前，如果油溫低于25C，則PLC模塊會給一個信號給加熱器繼電器，繼電器得電就自動進行加熱。當油溫達到38C時，又自動停止電加熱器，啟動低壓泵投入工作。在主機正常運行中，供油出口油溫下降至35C時會再自動開起電加熱器，以維持油溫在一定范圍內，保證油質的液態性和流動性，以便于油的循環往復。當油溫過高時，若達到45時，出現報警信號但主機也不會停機，這時就需要人工打開泠卻器進行冷卻。

③溫位

在溫箱里面裝有一個溫位發訊器，也就是通常我們說的油浮子。它是用來檢測并控制油箱里的油位情況，最高和最低油位置可由人工根據需要來設定，控制點采取開點形式，當油浮子處在最高或最低位置時，油位發訊器控制開點由于受到感應變成閉點，把信號輸入到PC模塊，再由它發出報警信號。假如是油位低的信號則會導致主機跳停，油位低是重故障之一。有時候油位發訊器外套管破損有裂縫，導致油浸濕發訊器會發出油位低的假信號，造成主機停車或者無法開機，也應留意這一點。

三、常見故障及處理

⑴預報警故障（輕故障）

這一類故障的特征就是有一個報警信號，但不會造成主機停車，需人工盡快采取相應有效措施消除。出現這類故障時，在電氣控制柜面板上都有相應的指示燈亮并伴有報警聲，KA5繼電器動作，一般有以下幾種：

1.出口油溫高報警：可檢查溫度控制器上顯示的溫度是否真的過高，再用手感受一下出油管的溫度，若溫度確實很高，就要進行冷卻處理。如若實際溫度并不高，則要進一步查看溫度控制器的上限設定值是否過低。

2.過濾器壓差過高：可檢查是否打到對應的過濾器，比如原來開低壓泵是開1備2，但是由于1號泵出了問題，需轉換到2號泵開，轉換開關打到了開2備1，則相應的也要轉換到另一個過濾器，否則油出口和入口倒轉就會出現壓差過高的現象。另一種情況可能是壓差控制器出了問題，損壞導致不能正常檢測壓差。也有可能是油里的雜質較多，造成過濾器堵塞。

3.油位高：先直接查看油箱上面的油位標示，油位確實過高的話，需進一步查明是什么原因造成油位過高，有可能是主機里的冷卻水路管道破裂，導致大量水回流到箱體里面。若油位正常，可判斷它是一個假信號，檢查油位發訊器是否有問題。

4.高壓油壓低報警：高壓泵起動后壓力低于下限設定值（6MPa），檢查通路上的各個閥門開度是否過大，壓力控制器的設定值是否正確，單向柱流閥是否已經損壞等。

⑵、造成停車故障（重故障）

1.低壓出口油壓低：查看低壓泵是否完好，或者熱繼電器跳閘了導致泵不能正常工作，各個閥門開度和好壞情況，壓力變送器是否完好等。

2.油箱油位低：從油箱體的油位標尺查看油位是否真的很低，一般這種情況出現的幾率很少，油位發訊器控制有問題的可能性較大，檢查它的控制點是否完好，是不是假信號。

稀油站能否正常工作，直接影響到主機的開機，在處理稀油站的故障時，多考慮造成故障的可能因素，并一個個地去排除它，以保證主機的順利開機。允許主機起動的信號是由KA4繼電器控制，只有KA4繼電器得電吸合，才表明稀油站系統正常（油溫、油位、油壓都符合要求），已為主機作好起動的準備。
